Модуль локального сбора логов (Vector)

Развернуть все Свернуть все

Модуль локального сбора логов на базе Vector. Модуль собирает, агрегирует и передает логи.

Vector является инструментом для обработки и передачи данных с открытым исходным кодом, написанном на Rust. В основе архитектуры Vector три основных компонента:

• Sources (Источники) - компоненты, которые получают или собирают данные.
• Transforms (Преобразования) - компоненты, которые изменяют или фильтруют данные.
• Sinks (Получатели) - компоненты, которые отправляют данные во внешние системы.

Установка модуля и базовая конфигурация #

По умолчанию модуль устанавливается в клиентские кластеры и кластер управления во включенном состоянии. Для настройки конфигурации перейдите на страницу Установленные сервисы раздела Сервисы и репозитории, найдите Модуль локального сбора логов и нажмите Управлять.

Если в кластере модуль отсутствует, перейдите на страницу Доступные чарты раздела Сервисы и репозитории. На вкладке shturval выберите чарт shturval-log-collector и нажмите Установить.

Выберите необходимую версию чарта, а также неймспейс logging. После выбора версии чарта в правой части экрана отобразятся Доступные параметры конфигурации для сервиса (values). Пропишите в блоке Спецификация сервиса необходимые параметры в качестве customvalues.

Обратите внимание! Для работы модуля должен быть включен CRD для модуля сбора логов (shturval-log-collector-crds).

Для настройки модуля локального сбора логов (Vector) используется Vector Operator.

Базовая настройка модуля включает кастомные ресурсы ClusterVectorPipeline и Vector, определяющие его конфигурацию. Просмотреть ClusterVectorPipeline и Vector вы можете в графическом интерфейсе платформы. В вашем кластере откройте страницу Кастомные ресурсы раздела Администрирование, найдите и раскройте API-группу observability.kaasops.io. Выберите CRD ClusterVectorPipeline или Vector, на странице со списком кастомных ресурсов перейдите к манифесту объекта.

Обратите внимание! Изменение базовой настройки может привести к ошибкам сбора, агрегации и анализа логов. При необходимости задайте конфигурацию с помощью создания нового ClusterVectorPipeline.

ClusterVectorPipeline в платформе Штурвал #

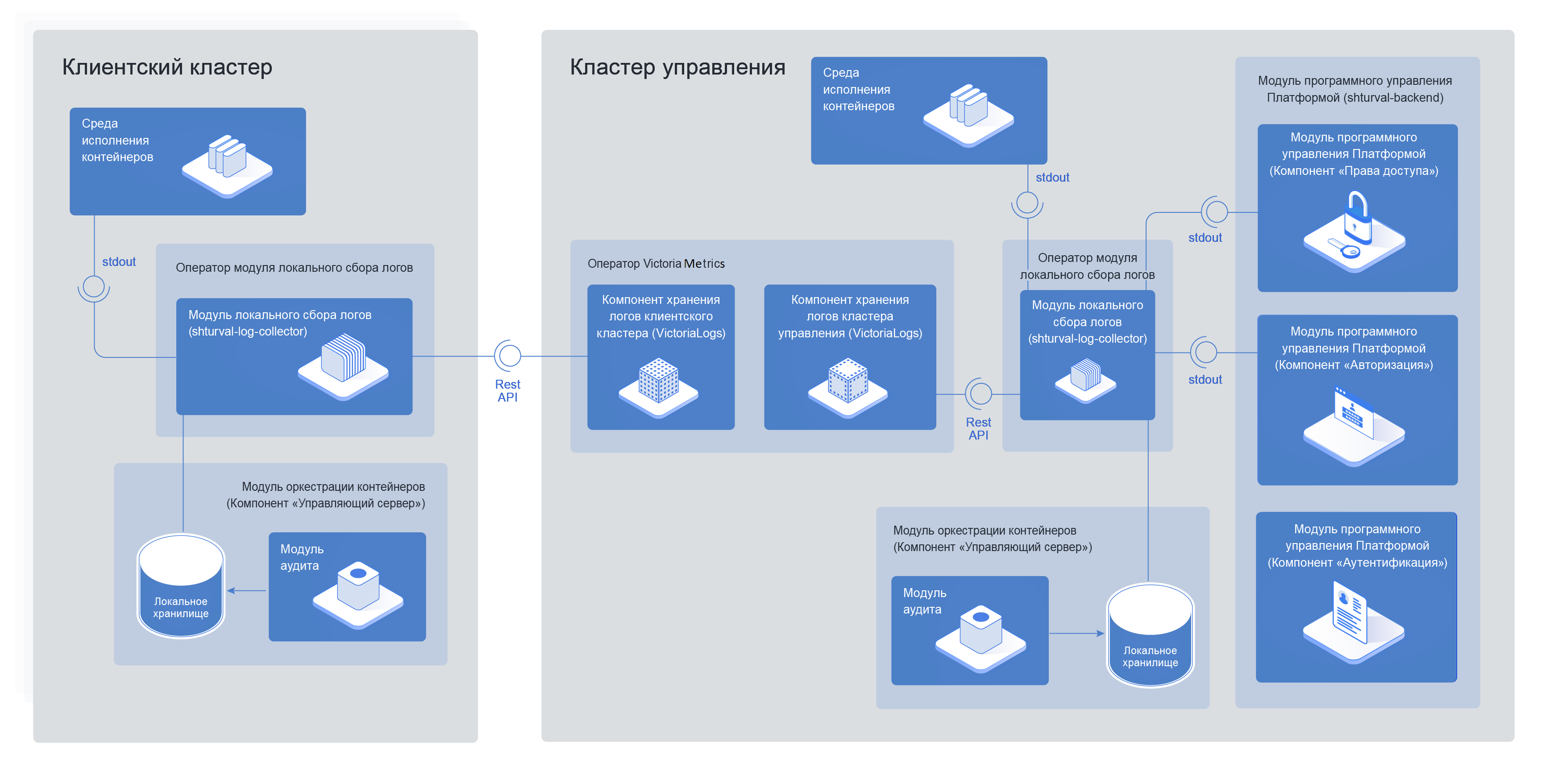

Модуль локального сбора логов осуществляет сбор записей журналов из стандартного потока вывода stdout системных сервисов кластера.

Преднастроенные кастомные ресурсы ClusterVectorPipeline собирают и агрегируют логи кластера в соответствии с их типами.

Источники сбора логов #

Сбор и обработка логов #

Для конфигурации сбора и обработки логов вы можете настроить ClusterVectorPipeline. Спецификация (spec) ClusterVectorPipeline содержит блоки:

• sources - определяет источники данных;
• transforms- определяет преобразования данных;
• sinks - определяет конечные точки для отправки данных.

apiVersion: observability.kaasops.io/v1alpha1
kind: ClusterVectorPipeline
metadata:
  name: k8s-logs
  namespace: monitoring
spec:
  # Источник данных - логи Kubernetes
  sources:
    kubernetes_logs:
      type: kubernetes_logs

  # Цепочка трансформаций
  transforms:
    # Преобразование временной метки
    remap_timestamp:
      type: remap
      inputs: [kubernetes_logs]
      source: |
        parsed_time = parse_timestamp!(.timestamp, format: "%+")
        if is_timestamp(parsed_time) {
          ."@timestamp" = parsed_time
          del(.timestamp)
        }

    # Замена точек на подчеркивания в именах полях
    dedot_fields:
      type: remap
      inputs: [remap_timestamp]
      source: |
        . = map_keys(., recursive: true) -> |key| { replace(key, ".", "_") }

    # Фильтрация системных пространств имен
    filter_system_namespaces:
      type: filter
      inputs: [dedot_fields]
      condition: |
        exists(.kubernetes.namespace_labels."shturval_tech/system-namespace")

    # Фильтрация пользовательских пространств имен
    filter_user_namespaces:
      type: filter
      inputs: [dedot_fields]
      condition: |
        !exists(.kubernetes.namespace_labels."shturval_tech/system-namespace")

Особенности обработки логов:

• Использует встроенный источник kubernetes_logs;
• remap_timestamp: парсинг и преобразование временных меток;
• dedot_fields: замена точек на подчеркивания в именах полей;
• filter_system_namespaces и filter_user_namespaces: разделение логов по типу пространств имен.

Обратите внимание! Для применения изменений конфигурации необходимо перевести Модуль локального сбора логов (shturval-log-collector) в ручной режим управления (Manual), при выборе управления в автоматическом режиме (Auto) применяется базовая конфигурация.

Рекомендации при конфигурации #

• Используйте понятные имена для пайплайнов;
• Следуйте единому стилю именования компонентов;
• Выстраивайте логичную цепочку преобразований;
• Используйте входы (inputs) для определения последовательности;
• Фильтруйте ненужные данные как можно раньше;
• Используйте четкие условия фильтрации;
• Минимизируйте количество трансформаций;
• Избегайте дублирования обработки данных.

Интеграция с SIEM #

Для интеграции с системой управления информационной безопасностью и событиями безопасности SIEM в кластере должен быть включен Модуль локального сбора логов (Vector).

Чтобы настроить интеграцию, необходимо внести изменения в спецификацию (ssc) Модуля локального сбора логов.

1. В графическом интерфейсе кластера перейдите на страницу Установленные сервисы раздела Сервисы и Репозитории, найдите Модуль локального сбора логов (shturval-log-collector), откройте карточку модуля и в блоке Спецификация сервиса добавьте customvalues, как в приведенном примере ниже.

shturval:
  k8s_audit:
    enable: true
    sinks:
      siem:
        type: socket
        inputs:
        - dedot_specific_fields
        address: "10.11.12.13:514"
        mode: udp
        encoding:
          codec: json
  journald:
    sinks:
      siem:
        type: socket
        inputs:
        - journald
        address: "10.11.12.13:514"
        mode: udp
        encoding:
          codec: json
  k8s_logs:
    transforms:
      filter_backend:
        condition: |
          .kubernetes.pod_namespace == "shturval-backend" &&
          ((.kubernetes.container_name == "opa" && starts_with(string!(.kubernetes.pod_name), "shturval-backend-")) || (.kubernetes.container_name == "authn" &starts_with(string!(.kubernetes.pod_name), "authn-")))
        inputs:
        - filter_system_namespaces
        type: filter
    sinks:
      siem:
        type: socket
        inputs:
        - filter_backend
        address: "10.11.12.13:514"
        mode: udp
        encoding:
          codec: json

2. Сохраните внесенные изменения.

Vector имеет систему подтверждения доставки данных, он выполняет повторную отправку данных при некорректной доставке. Это позволяет нивелировать особенности UDP протокола.
